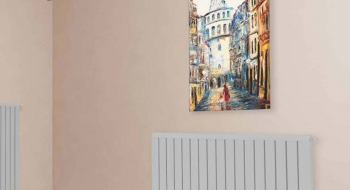

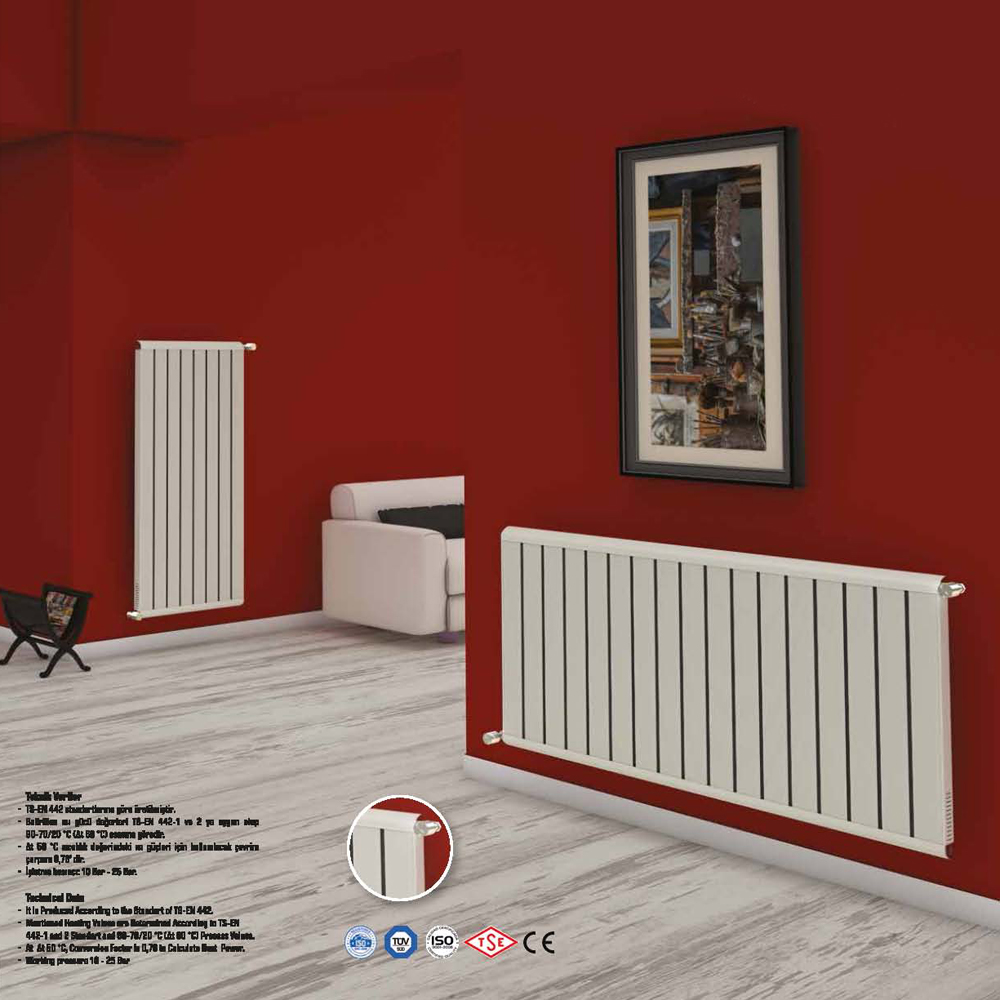

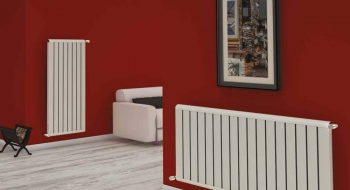

Terma Radyatör

Teknik Özellikler

Model

Terma

Dilim Genişliği (mm)

80

Radyatör Uzunluğu (mm)

n x 80 ( n = dilim sayısı )

Radyatör Kalınlığı (mm)

40

Duvardan Kaplanan Yer (mm)

95

Duvar Eksen Ölçüsü (mm)

75

Bağlantı Çapı(inç)

1/2

Eksenler Arası Ölçü (mm)

Tam Boy - 45
  • Ürün Açıklaması
  • Isıl Güç Tablosu
  • Renk Desen Seçenekleri
  • Bağlantı Şekilleri

Terma “cross-flow convection” olarak tabir edilen çift kademeli ısı transferi prensibine göre çalışır. Burada hava ön yüzeyden emilerek dilim aralarına girer, ön ısınma gerçekleşir. Havanın çıkabileceği tek yön olan arka pancurların geometrisi sayesinde ikincil ve daha yüksek sıcaklıkta bir ısınma gerçekleşir. Isınan havadaki bu önemli sıcaklık artımı Radiother’de ki doğal taşınım yani konveksiyonun %73 - %75 gibi yüksek hızda hava akımlarına ulaşmasını sağlar. Bu mekana daha hızlı ve homojen hava yayımı demektr. Isınma konforu açısından bu husus önemlidir, zira böylelikle mekanın her yeri bir anda eşit olarak ısınır.

Radiatherm her tür tesisat bağlantı tarzına uygundur. Ayrıca yapısı gereği talebe göre HB bağlantı tipi uygulanabilir. HB bağlantı aynı yönden alttan giriş ve çıkış olup giriş çıkış arası mesafe 50 mm’dir. Ayrıca termostatik vana entegre edilmiş VHB bağlantılı kompakt model ve termostatik vana entegreli VAGAC bağlantılı kompakt model uygulamasına müsaittir. Vana payı, alttan giriş-alttan çıkış veya üstten girş-karşıt uç alttan çıkış bağlantılarda, toplamda (45X2) 90 mmdir.Aynı taraflı giriş için vana payı 45 mm dir. Bu tip bağlantılarda botu eksen ölçeleri için radyatör uzunluğuna vana paylarını ilave etmek gerekir.HB tip bağlantılarda giriş çıkış eksen araları 50 mm’dir. Radyatör ucu ve ilk bağlantı ekseni arası 40 mm’dir.

 Model  Yükseklik (mm)  Eksenler Arası (mm)  Dilim Başına Isı Gücü (kcal/h)  Dilim Başına Isı Gücü (watt)  Su Hacmi (litre)

RT 290

290

245

98

114

0,062

RT 390

390

345

122

142

0,080

RT 470

470

425

141

164

0,090

RT 490

490

445

145

169

0,097

RT 545

545

500

158

184

0,103

RT 590

590

545

169

197

0,115

RT 620

620

575

176

205

0,120

RT 770

770

725

211

245

0,147

RT 890

890

845

239

278

0,168

RT 920

920

875

246

286

0,173

RT 1020

1020

975

270

314

0,191

RT 1270

1270

1225

329

383

0,235

RT 1520

1520

1475

387

450

0,279

RT 1770

1770

1725

446

519

0,323

RT 2020

2020

1975

505

587

0,368
Renk Şeçenekleri Ahşap Desen Seçenekleri
 Beyaz Ral 9010  RD - 1000
 Krem Ral 1013  RD - 1010
 Parlak Sarı Ral 1023  RD - 1020
 Turuncu Ral 2008  RD - 1030
 Uçuk Yeşil Ral 6019  RD - 1040

By-Pass Vanalı Bağlantı Şekli


Alt Giriş - Alt Karşıt Uçtan Çıkış ( Yön Tıkacı Kullanılmalıdır ) Bağlantı Şekli


Üstten Giriş - Alt Karşıt Uçtan Bağlantı Şekli


Alttan Giriş - Çıkış İkiz Bağlantı Şekli ( Kompakt Vanalı )


Giriş - Çıkış Aynı Yönden Bağlantı Şekli


Alttan Giriş - Çıkış İkiz Bağlantı Şekli


Vana payı, alttan giriş - alttan çıkış veya üstten giriş - karşıt uç alttan çıkış bağlantılarda, toplamda (45x2) 90 mm' dir. Aynı taraflı giriş için vana payı 45 mm'dir. Bu tip bağlantılarda boru eksen ölçüleri için radyatör uzunluğunda vana paylarını ilave etmek gerekir. HB tip bağlantılarda giriş çıkış eksen araları 50 mm'dir. Radyatör ucu ve ilk bağlantı ekseni arası 40 mm'dir.
