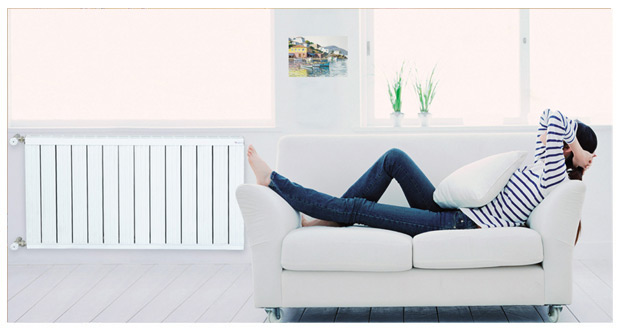

Sera Radyatör

Teknik Özellikler

Model

Sera

Dilim Genişliği (mm)

70

Radyatör Uzunluğu (mm)

n x 70 ( n = dilim sayısı )

Radyatör Kalınlığı (mm)

55

Duvardan Kaplanan Yer (mm)

100 veya 85

Duvar Eksen Ölçüsü (mm)

72,5 veya 57,5

Bağlantı Çapı(inç)

1/2

Eksenler Arası Ölçü (mm)

Tam Boy - 35
  • Ürün Açıklaması
  • Isıl Güç Tablosu
  • Renk Desen Seçenekleri
  • Bağlantı Şekilleri

Sera Model daha düz hatları ile konvansiyonel radyatör tiplerinde estetik üstünlüğü yakalamak için tasarlanmıştır… Gerek ön panel gerekse iç kanat yapısı konveksiyorn ve ışıma yolu ile ısıtma dengesini en uygun seviyede kurabilecek yapıdadır. Tasarımda temel özellikler aynı kalmak üzere daha minimalist bir yapı gözetilmiştir.

Radiatherm her tür tesisat bağlantı tarzına uygundur. Ayrıca yapısı gereği talebe göre HB bağlantı tipi uygulanabilir. HB bağlantı aynı yönden alttan giriş ve çıkış olup giriş çıkış arası mesafe 50 mm’dir. Ayrıca termostatik vana entegre edilmiş VHB bağlantılı kompakt model ve termostatik vana entegreli VAGAC bağlantılı kompakt model uygulamasına müsaittir. Vana payı, alttan giriş-alttan çıkış veya üstten giriş-karşıt uç alttan çıkış bağlantılarda, toplamda (45X2) 90 mmdir.Aynı taraflı giriş için vana payı 45 mm’dir. Bu tip bağlantılarda boru eksen ölçeleri için radyatör uzunluğuna vana paylarını ilave etmek gerekir. HB tip bağlantılarda giriş çıkış eksen araları 50 mm’dir. Radyatör ucu ve ilk bağlantı ekseni arası 40 mm’dir.

 Model  Yükseklik (mm)  Eksenler Arası (mm)  Dilim Başına Isı Gücü (kcal/h)  Dilim Başına Isı Gücü (watt)  Su Hacmi (litre)

RS 280

280

245

100

116

0,059

RS 380

380

345

117

136

0,076

RS 460

460

425

132

153

0,089

RS 480

480

445

135

157

0,094

RS 535

535

500

145

169

0,102

RS 580

580

545

152

177

0,112

RS 610

610

575

158

184

0,059

RS 760

760

725

184

214

0,143

RS 880

880

845

206

240

0,165

RS 910

910

875

210

244

0,170

RS 1010

1010

975

228

265

0,188

RS 1260

1260

1225

272

316

0,232

RS 1510

1510

1475

317

369

0,276

RS 1760

1760

1725

361

420

0,320

RS 2010

2010

1975

405

471

0,364
Renk Şeçenekleri Ahşap Desen Seçenekleri
 Beyaz Ral 9010  RD - 1000
 Krem Ral 1013  RD - 1010
 Parlak Sarı Ral 1023  RD - 1020
 Turuncu Ral 2008  RD - 1030
 Uçuk Yeşil Ral 6019  RD - 1040

By-Pass Vanalı Bağlantı Şekli


Alt Giriş - Alt Karşıt Uçtan Çıkış ( Yön Tıkacı Kullanılmalıdır ) Bağlantı Şekli


Üstten Giriş - Alt Karşıt Uçtan Bağlantı Şekli


Alttan Giriş - Çıkış İkiz Bağlantı Şekli ( Kompakt Vanalı )


Giriş - Çıkış Aynı Yönden Bağlantı Şekli


Alttan Giriş - Çıkış İkiz Bağlantı Şekli


Vana payı, alttan giriş - alttan çıkış veya üstten giriş - karşıt uç alttan çıkış bağlantılarda, toplamda (45x2) 90 mm' dir. Aynı taraflı giriş için vana payı 45 mm'dir. Bu tip bağlantılarda boru eksen ölçüleri için radyatör uzunluğunda vana paylarını ilave etmek gerekir. HB tip bağlantılarda giriş çıkış eksen araları 50 mm'dir. Radyatör ucu ve ilk bağlantı ekseni arası 40 mm'dir.
