Nova Radyatör

Teknik Özellikler

Model

Nova

Dilim Genişliği (mm)

70

Radyatör Uzunluğu (mm)

n x 70 ( n = dilim sayısı )

Radyatör Kalınlığı (mm)

55

Duvardan Kaplanan Yer (mm)

100 veya 85

Duvar Eksen Ölçüsü (mm)

72,5 veya 57,5

Bağlantı Çapı(inç)

1/2

Eksenler Arası Ölçü (mm)

Tam Boy - 40
  • Ürün Açıklaması
  • Isıl Güç Tablosu
  • Renk Desen Seçenekleri
  • Bağlantı Şekilleri

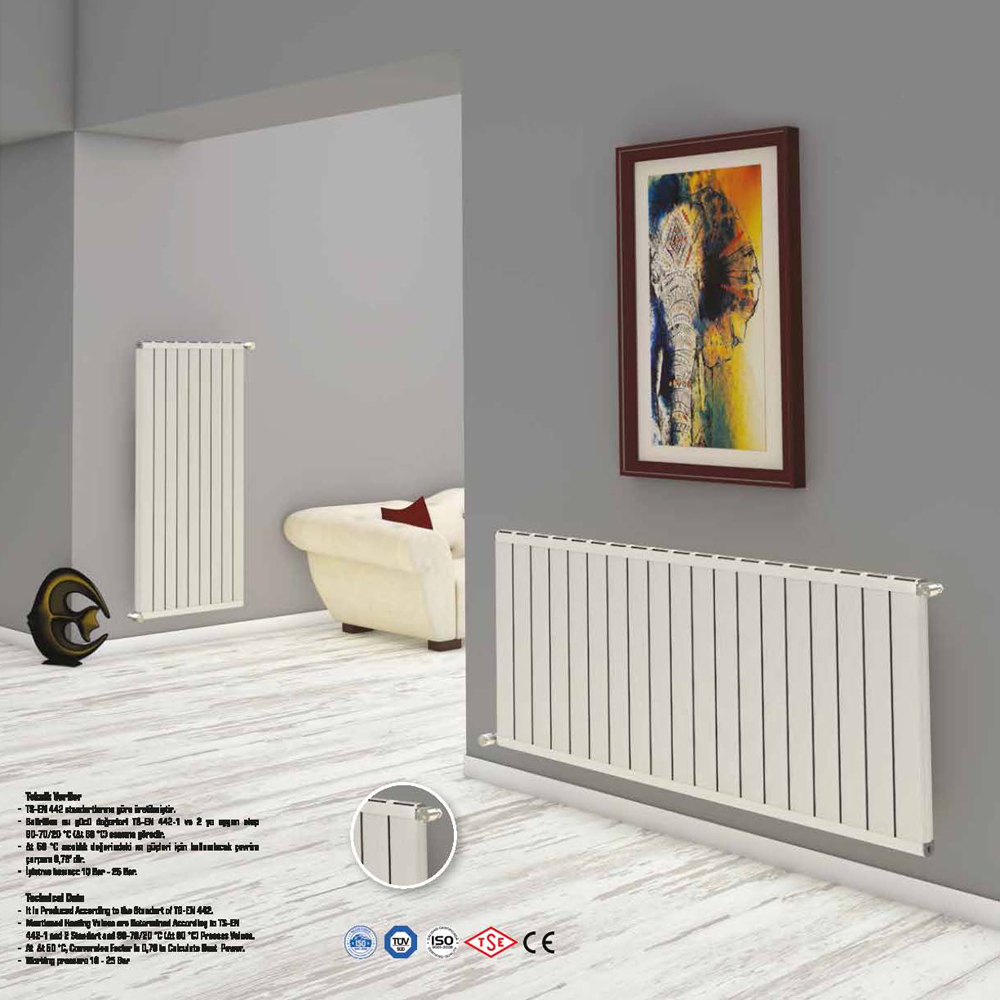

Nova, dikey konveksiyon metodu ile çalışan dekoratif bir radyatördür. Oval hatları ile makana ayrı bir estetik katar. Nova’da ısı taşınım kanalları ısıtma yüzeyini artıran bir etkiye sahiptir. Vana entegreli kompakt tip de dahil olmak üzere her türlü bağlantıya uygundur. Montajı kolaydır. Konveksiyon oranı %67 mertebelerindedir. Işınma ve ısıtma ise %33’dür.

Radiatherm her türlü tesisat bağlantı tarzına uygundur. Ayrıca yapısı gereği talebe göre HB bağlantı tipi uygulanabilir. HB bağlantı aynı yönden alttan giriş ve çıkış olup giriş çıkış arası mesafe 50 mm’dir. Ayrıca termostatik vana entegre edilmiş VBH bağlantılı kompakt model ve termostatik vana entegreli VAGAC bağlantılı kompakt model uygulamasına da müsaittir

 Model  Yükseklik (mm)  Eksenler Arası (mm)  Dilim Başına Isı Gücü (kcal/h)  Dilim Başına Isı Gücü (watt)  Su Hacmi (litre)

RN 285

285

245

100

116

0,059

RN 385

385

345

117

136

0,076

RN 465

465

425

132

153

0,088

RN 485

485

445

135

157

0,094

RN 540

540

500

145

169

0,101

RN 585

585

545

152

177

0,112

RN 615

615

575

158

184

0,117

RN 765

765

725

184

214

0,143

RN 885

885

845

206

240

0,165

RN 915

915

875

210

244

0,170

RN 1015

1015

975

228

265

0,188

RN 1265

1265

1225

272

316

0,232

RN 1515

1515

1475

317

369

0,276

RN 1765

1765

1725

361

420

0,320

RN 2015

2015

1975

405

471

0,364
Renk Şeçenekleri Ahşap Desen Seçenekleri
 Beyaz Ral 9010  RD - 1000
 Krem Ral 1013  RD - 1010
 Parlak Sarı Ral 1023  RD - 1020
 Turuncu Ral 2008  RD - 1030
 Uçuk Yeşil Ral 6019  RD - 1040

By-Pass Vanalı Bağlantı Şekli


Alt Giriş - Alt Karşıt Uçtan Çıkış ( Yön Tıkacı Kullanılmalıdır ) Bağlantı Şekli


Üstten Giriş - Alt Karşıt Uçtan Bağlantı Şekli


Alttan Giriş - Çıkış İkiz Bağlantı Şekli ( Kompakt Vanalı )


Giriş - Çıkış Aynı Yönden Bağlantı Şekli


Alttan Giriş - Çıkış İkiz Bağlantı Şekli


Vana payı, alttan giriş - alttan çıkış veya üstten giriş - karşıt uç alttan çıkış bağlantılarda, toplamda (45x2) 90 mm' dir. Aynı taraflı giriş için vana payı 45 mm'dir. Bu tip bağlantılarda boru eksen ölçüleri için radyatör uzunluğunda vana paylarını ilave etmek gerekir. HB tip bağlantılarda giriş çıkış eksen araları 50 mm'dir. Radyatör ucu ve ilk bağlantı ekseni arası 40 mm'dir.
