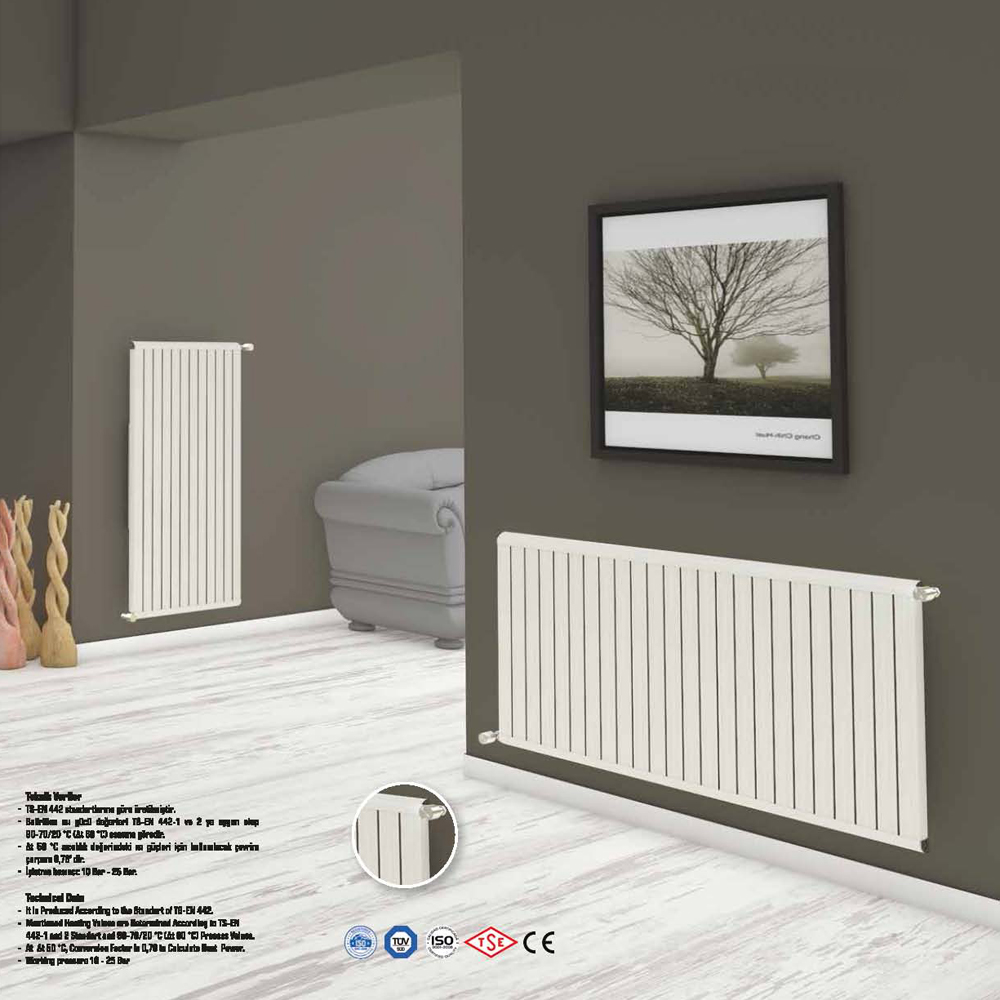

Lara Radyatör

Teknik Özellikler

Model

Lara

Dilim Genişliği (mm)

55

Radyatör Uzunluğu (mm)

n x 55 ( n = dilim sayısı )

Radyatör Kalınlığı (mm)

40

Duvardan Kaplanan Yer (mm)

95

Duvar Eksen Ölçüsü (mm)

75

Bağlantı Çapı(inç)

1/2

Eksenler Arası Ölçü (mm)

Tam Boy - 45
  • Ürün Açıklaması
  • Isıl Güç Tablosu
  • Renk Desen Seçenekleri
  • Bağlantı Şekilleri

Lara, “cross-flow converction” olarak tabir edilen çift kademeli ısı transferi prensibine göre çalışır. Burada hava ön yüzeyden emilerek dilim aralarına girer, ön ısınma gerçekleşir. Havanın çıkabileceği tek yön olan arka panjurların geometrisi sayesinde ikincil ve daha yüksek sıcaklıkta bir ısınma gerçekleşir. Isınan havadaki bu önemli sıcaklık artımı Radiatherm’deki doğal taşınım yani konveksiyonun %73 - %75 gibi yüksek hızda hava akımlarına ulaşmasını sağlar. Buda mekâna daha hızlı ve homojen hava yayımı demektir. Isınma konforu açısından bu husus önemlidir, zira böylelikle mekânın her yeri bir anda ve eşit olarak ısınır.

Radiatherm her türlü tesisat bağlantı tarzına uygundur. Ayrıca yapısı gereği talebe göre HB bağlantı tipi uygulanabilir. HB bağlantı aynı yönden alttan giriş ve çıkış olup giriş çıkış arası mesafe 50 mm’dir. Ayrıca termostatik vana entegre edilmiş VBH bağlantılı kompakt model ve termostatik vana entegreli VAGAC bağlantılı kompakt model uygulamasına da müsaittir.

 Model  Yükseklik (mm)  Eksenler Arası (mm)  Dilim Başına Isı Gücü (kcal/h)  Dilim Başına Isı Gücü (watt)  Su Hacmi (litre)

RL 290

290

245

39

45

0,062

RL 390

390

345

63

73

0,080

RL 470

470

425

82

95

0,090

RL 490

490

445

86

100

0,097

RL 545

545

500

99

115

0,103

RL 590

590

545

110

128

0,115

RL 620

620

575

117

136

0,120

RL 770

770

725

152

177

0,147

RL 890

890

845

180

209

0,168

RL 920

920

875

187

217

0,173

RL 1020

1020

975

211

245

0,191

RL 1270

1270

1225

270

314

0,235

RL 1520

1520

1475

328

381

0,279

RL 1770

1770

1725

387

450

0,323

RL 2020

2020

1975

446

519

0,368
Renk Şeçenekleri Ahşap Desen Seçenekleri
 Beyaz Ral 9010  RD - 1000
 Krem Ral 1013  RD - 1010
 Parlak Sarı Ral 1023  RD - 1020
 Turuncu Ral 2008  RD - 1030
 Uçuk Yeşil Ral 6019  RD - 1040

By-Pass Vanalı Bağlantı Şekli


Alt Giriş - Alt Karşıt Uçtan Çıkış ( Yön Tıkacı Kullanılmalıdır ) Bağlantı Şekli


Üstten Giriş - Alt Karşıt Uçtan Bağlantı Şekli


Alttan Giriş - Çıkış İkiz Bağlantı Şekli ( Kompakt Vanalı )


Giriş - Çıkış Aynı Yönden Bağlantı Şekli


Alttan Giriş - Çıkış İkiz Bağlantı Şekli


Vana payı, alttan giriş - alttan çıkış veya üstten giriş - karşıt uç alttan çıkış bağlantılarda, toplamda (45x2) 90 mm' dir. Aynı taraflı giriş için vana payı 45 mm'dir. Bu tip bağlantılarda boru eksen ölçüleri için radyatör uzunluğunda vana paylarını ilave etmek gerekir. HB tip bağlantılarda giriş çıkış eksen araları 50 mm'dir. Radyatör ucu ve ilk bağlantı ekseni arası 40 mm'dir.
