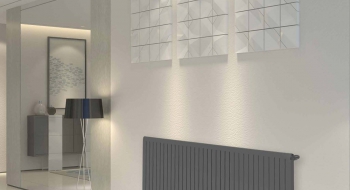

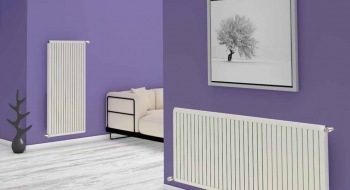

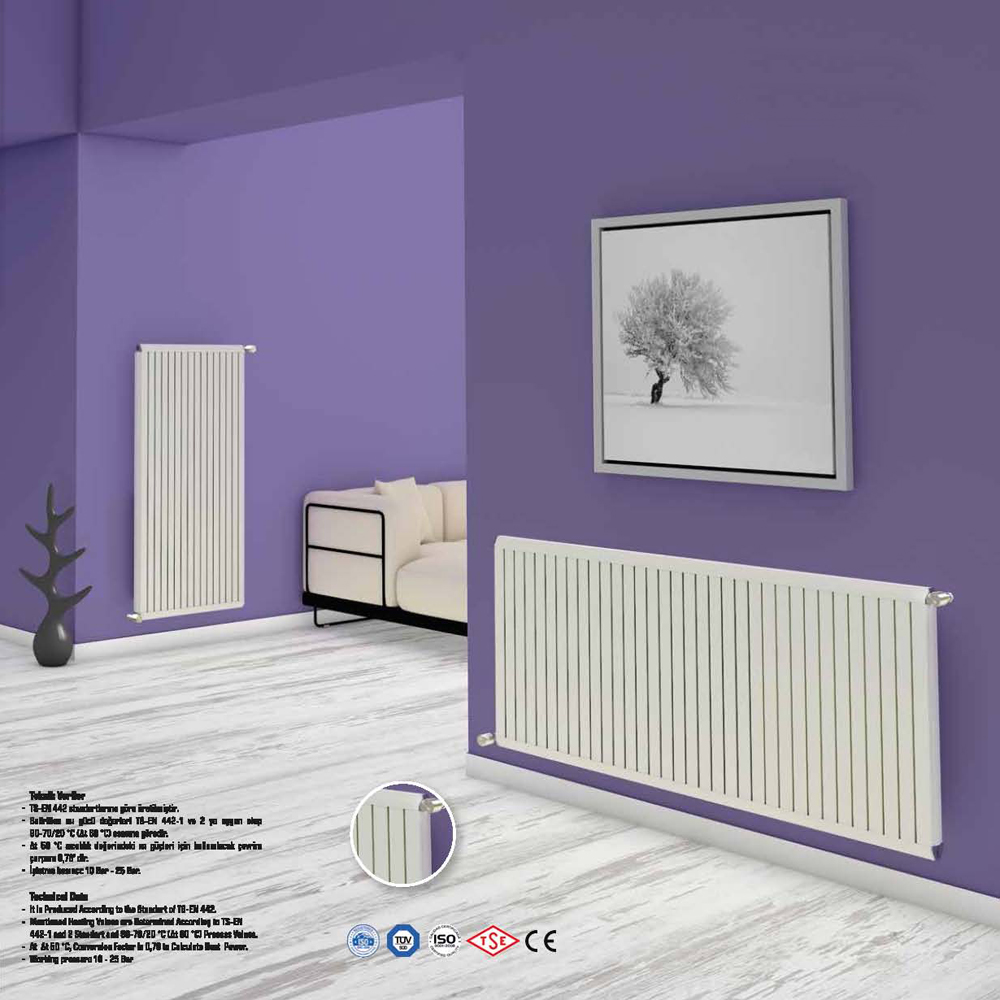

Class Radyatör

Teknik Özellikler

Model

Class

Dilim Genişliği (mm)

40

Radyatör Uzunluğu (mm)

n x 40 ( n = dilim sayısı )

Radyatör Kalınlığı (mm)

60

Duvardan Kaplanan Yer (mm)

115

Duvar Eksen Ölçüsü (mm)

85

Bağlantı Çapı(inç)

1/2

Eksenler Arası Ölçü (mm)

Tam Boy - 40
  • Ürün Açıklaması
  • Isıl Güç Tablosu
  • Renk Desen Seçenekleri
  • Bağlantı Şekilleri

Class “cross-flow convection” olarak tabir edilen çift kademeli ısı transferi prensibine göre çalışır. Burada hava ön yüzeyden emilerek dilim aralarına girer, ön ısınma gerçekleşir. Havanın çıkabileceği tek yön olan arka pancurların geometrisi sayesinde ikincil ve daha yüksek sıcaklıkta bir ısınma gerçekleşir. Isınan havadaki bu önemli sıcaklık artımı Radiother’de ki doğal taşınım yani konveksiyonun %73 - %75 gibi yüksek hızda hava akımlarına ulaşmasını sağlar. Bu mekana daha hızlı ve homojen hava yayımı demektr. Isınma konforu açısından bu husus önemlidir, zira böylelikle mekanın her yeri bir anda eşit olarak ısınır.

Radiatherm her tür tesisat bağlantı tarzına uygundur. Ayrıca yapısı gereği talebe göre HB bağlantı tipi uygulanabilir. HB bağlantı aynı yönden alttan giriş ve çıkış olup giriş çıkış arası mesafe 50 mm’dir. Ayrıca termostatik vana entegre edilmiş VHB bağlantılı kompakt model ve termostatik vana entegreli VAGAC bağlantılı kompakt model uygulamasına müsaittir. Vana payı, alttan giriş-alttan çıkış veya üstten girş-karşıt uç alttan çıkış bağlantılarda, toplamda (45X2) 90 mmdir.Aynı taraflı giriş için vana payı 45 mm dir. Bu tip bağlantılarda botu eksen ölçeleri için radyatör uzunluğuna vana paylarını ilave etmek gerekir.HB tip bağlantılarda giriş çıkış eksen araları 50 mm’dir. Radyatör ucu ve ilk bağlantı ekseni arası 40 mm’dir.

 Model  Yükseklik (mm)  Eksenler Arası (mm)  Dilim Başına Isı Gücü (kcal/h)  Dilim Başına Isı Gücü (watt)  Su Hacmi (litre)

RC 285

285

245

42

48

0,059

RC 385

385

345

51

60

0,076

RC 465

465

425

62

72

0,088

RC 485

485

445

65

76

0,094

RC 540

540

500

75

87

0,101

RC 585

585

545

82

95

0,112

RC 615

615

575

88

102

0,117

RC 765

765

725

114

133

0,143

RC 885

885

845

136

158

0,165

RC 915

915

875

140

163

0,170

RC 1015

1015

975

158

184

0,188

RC 1265

1265

1225

202

235

0,232

RC 1515

1515

1475

247

287

0,276

RC 1765

1765

1725

291

338

0,320

RC 2015

2015

1975

335

390

0,364
Renk Şeçenekleri Ahşap Desen Seçenekleri
 Beyaz Ral 9010  RD - 1000
 Krem Ral 1013  RD - 1010
 Parlak Sarı Ral 1023  RD - 1020
 Turuncu Ral 2008  RD - 1030
 Uçuk Yeşil Ral 6019  RD - 1040

By-Pass Vanalı Bağlantı Şekli


Alt Giriş - Alt Karşıt Uçtan Çıkış ( Yön Tıkacı Kullanılmalıdır ) Bağlantı Şekli


Üstten Giriş - Alt Karşıt Uçtan Bağlantı Şekli


Alttan Giriş - Çıkış İkiz Bağlantı Şekli ( Kompakt Vanalı )


Giriş - Çıkış Aynı Yönden Bağlantı Şekli


Alttan Giriş - Çıkış İkiz Bağlantı Şekli


Vana payı, alttan giriş - alttan çıkış veya üstten giriş - karşıt uç alttan çıkış bağlantılarda, toplamda (45x2) 90 mm' dir. Aynı taraflı giriş için vana payı 45 mm'dir. Bu tip bağlantılarda boru eksen ölçüleri için radyatör uzunluğunda vana paylarını ilave etmek gerekir. HB tip bağlantılarda giriş çıkış eksen araları 50 mm'dir. Radyatör ucu ve ilk bağlantı ekseni arası 40 mm'dir.
