Atlantik Radyatör

Teknik Özellikler

Model

AtlantİK

Dilim Genişliği (mm)

80

Radyatör Uzunluğu (mm)

n x 80 ( n = dilim sayısı )

Radyatör Kalınlığı (mm)

105

Duvardan Kaplanan Yer (mm)

150 veya 135

Duvar Eksen Ölçüsü (mm)

98 veya 83

Bağlantı Çapı(inç)

1/2

Eksenler Arası Ölçü (mm)

Tam Boy - 30
  • Ürün Açıklaması
  • Isıl Güç Tablosu
  • Renk Desen Seçenekleri
  • Bağlantı Şekilleri

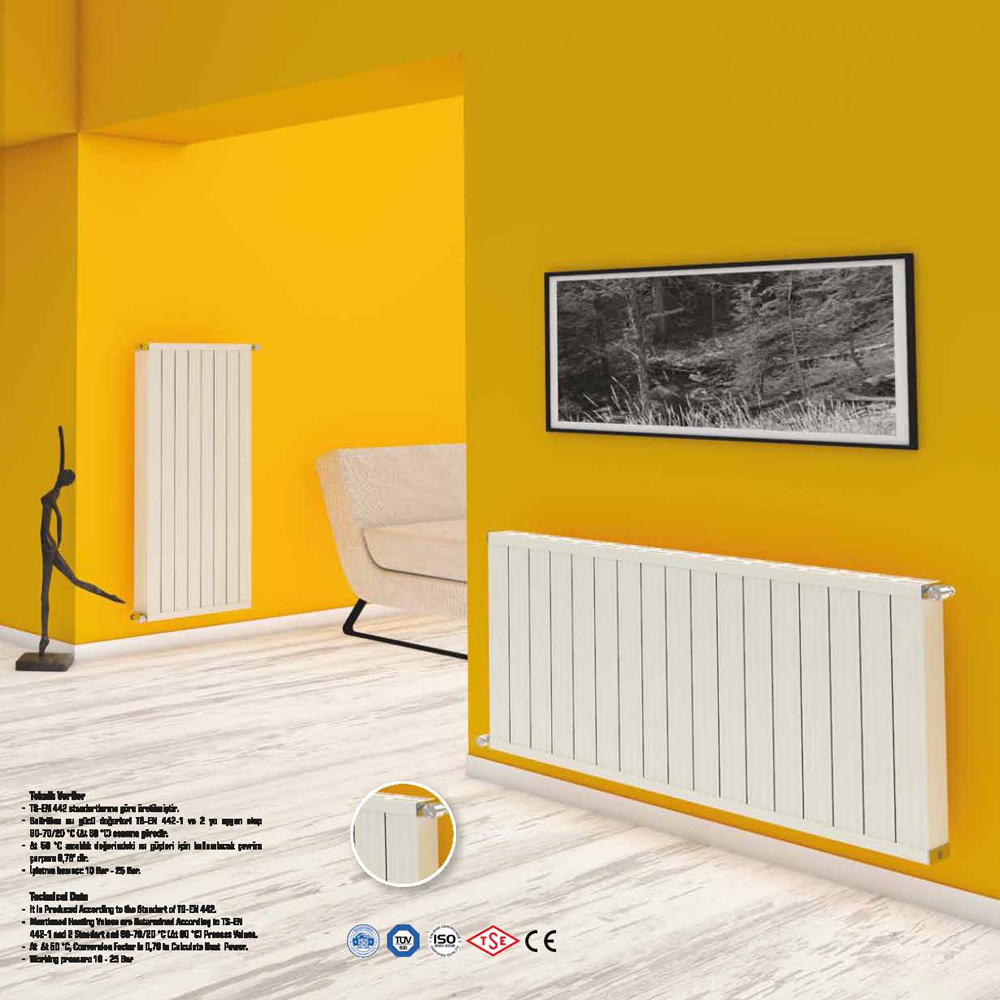

Atlantik minimalist yaklaşımla tasarlanmış sade bir estetik örneğidir. Keskin, düz hatları, düzlemsel görünümü ile Atlanta mekanın albenisini bütünler. Dikey konveksiyon metodu ile çalışır. Isı taşınım kanalları özel tasarlanmış olup iç bünyesinde hava hareketlerini ısıl veriyi artıracak tarzda yönlendirmektedir.

Vana entegreli kompakt tip de dahil olmak üzere her türlü bağlantıya uygundur. Montajı kolaydır. Konveksiyon oranı %67 mertebelerindedir. Işıma ile ısıtma ise % 33 dür.

Radiatherm her tür tesisat bağlantı tarzına uygundur. Ayrıca yapısı gereği talebe göre HB bağlantı tipi uygulanabilir. HB bağlantı aynı yönden alttan giriş ve çıkış olup giriş çıkış arası mesafe 50 mm’dir. Ayrıca termostatik vana entegre edilmiş VHB bağlantılı kompakt model ve termostatik vana entegreli VAGAC bağlantılı kompakt model uygulamasına müsaittir. Vana payı, alttan giriş-alttan çıkış veya üstten giriş-karşıt uç alttan çıkış bağlantılarda, toplamda (45X2) 90 mmdir.Aynı taraflı giriş için vana payı 45 mm’dir. Bu tip bağlantılarda boru eksen ölçeleri için radyatör uzunluğuna vana paylarını ilave etmek gerekir. HB tip bağlantılarda giriş çıkış eksen araları 50 mm’dir. Radyatör ucu ve ilk bağlantı ekseni arası 40 mm’dir.

 Model  Yükseklik (mm)  Eksenler Arası (mm)  Dilim Başına Isı Gücü (kcal/h)  Dilim Başına Isı Gücü (watt)  Su Hacmi (litre)

RK 275

275

245

106

123

0,059

RK 375

375

345

137

159

0,076

RK 455

455

425

156

181

0,088

RK 475

475

445

160

186

0,094

RK 530

530

500

173

201

0,101

RK 575

575

545

184

214

0,112

RK 605

605

575

191

222

0,117

RK 755

755

725

226

263

0,143

RK 875

875

845

254

295

0,165

RK 905

905

875

261

303

0,170

RK 1005

1005

975

285

331

0,188

RK 1255

1255

1225

344

400

0,232

RK 1505

1505

1475

402

467

0,276

RK 1755

1755

1725

461

536

0,320

RK 2005

2005

1975

520

605

0,364
Renk Şeçenekleri Ahşap Desen Seçenekleri
 Beyaz Ral 9010  RD - 1000
 Krem Ral 1013  RD - 1010
 Parlak Sarı Ral 1023  RD - 1020
 Turuncu Ral 2008  RD - 1030
 Uçuk Yeşil Ral 6019  RD - 1040

By-Pass Vanalı Bağlantı Şekli


Alt Giriş - Alt Karşıt Uçtan Çıkış ( Yön Tıkacı Kullanılmalıdır ) Bağlantı Şekli


Üstten Giriş - Alt Karşıt Uçtan Bağlantı Şekli


Alttan Giriş - Çıkış İkiz Bağlantı Şekli ( Kompakt Vanalı )


Giriş - Çıkış Aynı Yönden Bağlantı Şekli


Alttan Giriş - Çıkış İkiz Bağlantı Şekli


Vana payı, alttan giriş - alttan çıkış veya üstten giriş - karşıt uç alttan çıkış bağlantılarda, toplamda (45x2) 90 mm' dir. Aynı taraflı giriş için vana payı 45 mm'dir. Bu tip bağlantılarda boru eksen ölçüleri için radyatör uzunluğunda vana paylarını ilave etmek gerekir. HB tip bağlantılarda giriş çıkış eksen araları 50 mm'dir. Radyatör ucu ve ilk bağlantı ekseni arası 40 mm'dir.
