Atlanta Radyatör

Teknik Özellikler

Model

Atlanta

Dilim Genişliği (mm)

80

Radyatör Uzunluğu (mm)

n x 80 ( n = dilim sayısı )

Radyatör Kalınlığı (mm)

70

Duvardan Kaplanan Yer (mm)

115 veya 100

Duvar Eksen Ölçüsü (mm)

80 veya 65

Bağlantı Çapı(inç)

1/2

Eksenler Arası Ölçü (mm)

Tam Boy - 30

  • Ürün Açıklaması
  • Isıl Güç Tablosu
  • Renk Desen Seçenekleri
  • Bağlantı Şekilleri

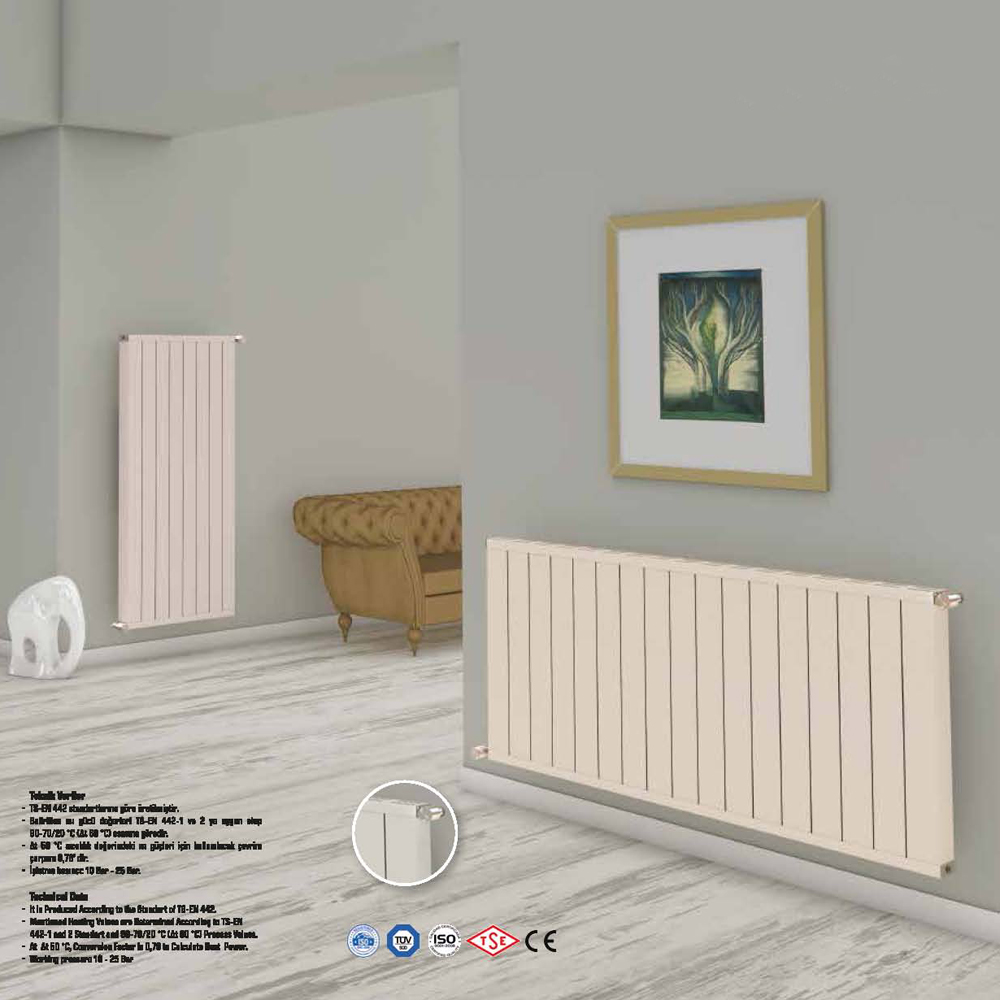

Atlanta minimalist yaklaşımla tasarlanmış sade bir estetik örneğidir. Keskin, düz hatları, düzlemsel görünümü ile Atlanta mekanın albenisini bütünler. Dikey konveksiyon metodu ile çalışır. Isı taşınım kanalları özel tasarlanmış olup iç bünyesinde hava hareketlerini ısıl veriyi artıracak tarzda yönlendirmektedir.

Vana entegreli kompakt tip de dahil olmak üzere her türlü bağlantıya uygundur. Montajı kolaydır. Konveksiyon oranı %67 mertebelerindedir. Işıma ile ısıtma ise % 33 dür.

Radiatherm her tür tesisat bağlantı tarzına uygundur. Ayrıca yapısı gereği talebe göre HB bağlantı tipi uygulanabilir. HB bağlantı aynı yönden alttan giriş ve çıkış olup giriş çıkış arası mesafe 50 mm’dir. Ayrıca termostatik vana entegre edilmiş VHB bağlantılı kompakt model ve termostatik vana entegreli VAGAC bağlantılı kompakt model uygulamasına müsaittir. Vana payı, alttan giriş-alttan çıkış veya üstten giriş-karşıt uç alttan çıkış bağlantılarda, toplamda (45X2) 90 mmdir.Aynı taraflı giriş için vana payı 45 mm’dir. Bu tip bağlantılarda boru eksen ölçeleri için radyatör uzunluğuna vana paylarını ilave etmek gerekir. HB tip bağlantılarda giriş çıkış eksen araları 50 mm’dir. Radyatör ucu ve ilk bağlantı ekseni arası 40 mm’dir.

 Model  Yükseklik (mm)  Eksenler Arası (mm)  Dilim Başına Isı Gücü (kcal/h)  Dilim Başına Isı Gücü (watt)  Su Hacmi (litre)

RA 275

275

245

99

115

0,059

RA 375

375

345

130

151

0,076

RA 455

455

425

149

173

0,088

RA 475

475

445

153

178

0,094

RA 530

530

500

166

193

0,101

RA 575

575

545

177

206

0,112

RA 605

605

575

184

214

0,117

RA 755

755

725

219

255

0,143

RA 875

875

845

247

287

0,165

RA 905

905

875

254

295

0,170

RA 1005

1005

975

278

323

0,188

RA 1255

1255

1225

337

392

0,232

RA 1505

1505

1475

395

454

0,276

RA 1755

1755

1725

454

528

0,320

RA 2005

2005

1975

513

597

0,364

Renk Şeçenekleri Ahşap Desen Seçenekleri
 Beyaz Ral 9010  RD - 1000
 Krem Ral 1013  RD - 1010
 Parlak Sarı Ral 1023  RD - 1020
 Turuncu Ral 2008  RD - 1030
 Uçuk Yeşil Ral 6019  RD - 1040

By-Pass Vanalı Bağlantı Şekli


Alt Giriş - Alt Karşıt Uçtan Çıkış ( Yön Tıkacı Kullanılmalıdır ) Bağlantı Şekli


Üstten Giriş - Alt Karşıt Uçtan Bağlantı Şekli


Alttan Giriş - Çıkış İkiz Bağlantı Şekli ( Kompakt Vanalı )


Giriş - Çıkış Aynı Yönden Bağlantı Şekli


Alttan Giriş - Çıkış İkiz Bağlantı Şekli


Vana payı, alttan giriş - alttan çıkış veya üstten giriş - karşıt uç alttan çıkış bağlantılarda, toplamda (45x2) 90 mm' dir. Aynı taraflı giriş için vana payı 45 mm'dir. Bu tip bağlantılarda boru eksen ölçüleri için radyatör uzunluğunda vana paylarını ilave etmek gerekir. HB tip bağlantılarda giriş çıkış eksen araları 50 mm'dir. Radyatör ucu ve ilk bağlantı ekseni arası 40 mm'dir.
